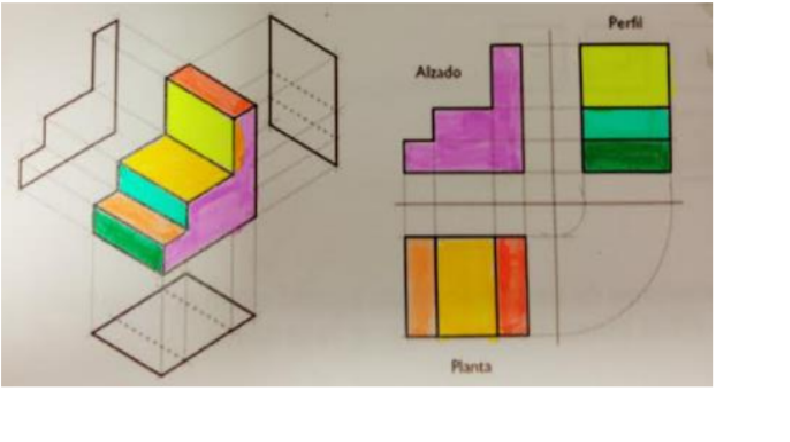

Podemos obtener hasta seis vistas de un objeto, pero las principales son: ALZADO, PLANTA Y PERFIL.
Las vistas de un objeto son las distintas imágenes que vemos cuando nos situamos en distintas posiciones alrededor del mismo (detrás, delante, arriba, abajo y por el resto de los lados).
Otra definición de vistas: proyecciones ortogonales de un objeto, según las distintas direcciones desde donde se observe.
Índice del artículo
Sistemas de representación de vistas de objetos

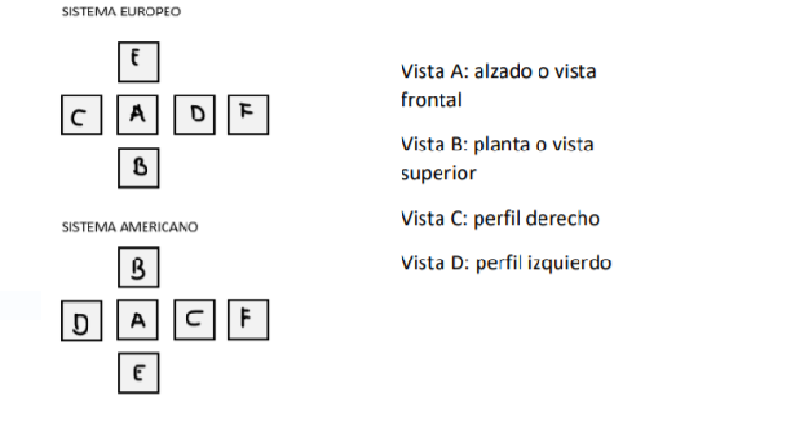

Hay 2 sistemas diferentes de representar estas vistas, el Europeo y el Americano.
Sistema Europeo
El Sistema Europeo es un método de proyección en el primer diedro o cuadrante, abatiendo los planos de proyección sobre el plano vertical posterior (donde se proyecta el alzado).
Para obtener las vistas de un objeto lo “colocamos” dentro de un cubo, en cuyas caras se realizan las proyecciones ortogonales del objeto.
En el Sistema Europeo el objeto se encuentra situado entre el observador y el plano.
Sistema Americano
En el Sistema Americano la proyección es en el tercer diedro, abatiendo los planos de proyección sobre el plano vertical anterior (donde se proyecta el alzado).
El plano de proyección se encuentra situado entre el observador y el objeto.
Vistas

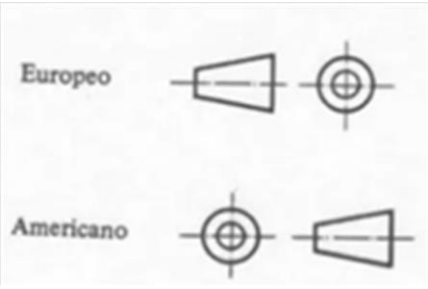

Las representaciones de las proyecciones (vistas) están acompañados por un símbolo que indica en qué sistema están representados.
